LX-9831電壓降測試系統
發布時間： 2024-11-28 15:55:09 點擊： 4658

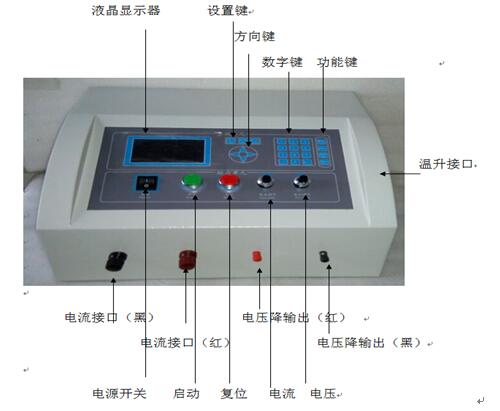

LX-9830G / LX-9831電壓降測試儀
功能介紹Function Introduction
可測量電壓降、接觸電阻、溫升
恒流源輸出；提供通訊接口
可外接控制單元；PC軟件分析
測量電流、時間、溫升、接觸電阻和電壓降變化曲線及數據模型
適用范圍Scope of application

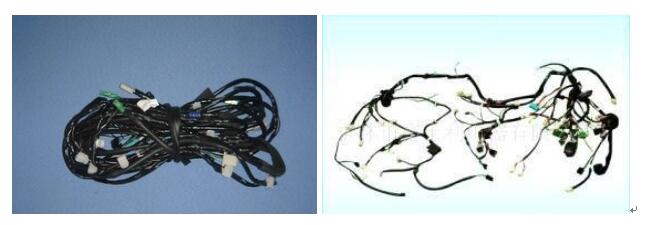

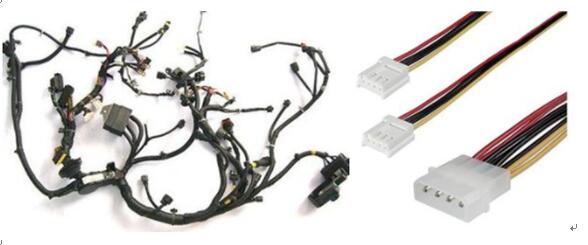

用于電線束、插接器、開關觸點、繼電器、汽車開關等相關產品之接觸電阻、溫升、電壓降或負載測量
同時也適用于具有類似特性產品使用.
|
型號及規格 |
LX-9830G實用型 |
LX-9831多功能型 |
|
1.測試電流DC選購 |
10A ;100A;200A;300A（按需選購量程） |
|
|
2.電流分辨率 |
10A以下分辨率0.01A；100A以上分辨率0.1A |
|
|
3.測試電壓 |
DC0-30V分辨率0.1V；可定制 |
|
|
4.電壓降范圍 |
0-999.9mV ，分辨率0.1mV ；可定制 |
|
|
5.測試時間 |
人工記錄 |
測試時間0.01S—99.99H |
|
6.溫升范圍 |
|
常溫-500度，精度0.5度 |
|
7.接觸電阻 |
人工計算 |
1μΩ—2KΩ |
|
8.測量方式 |
人工處理數據 |

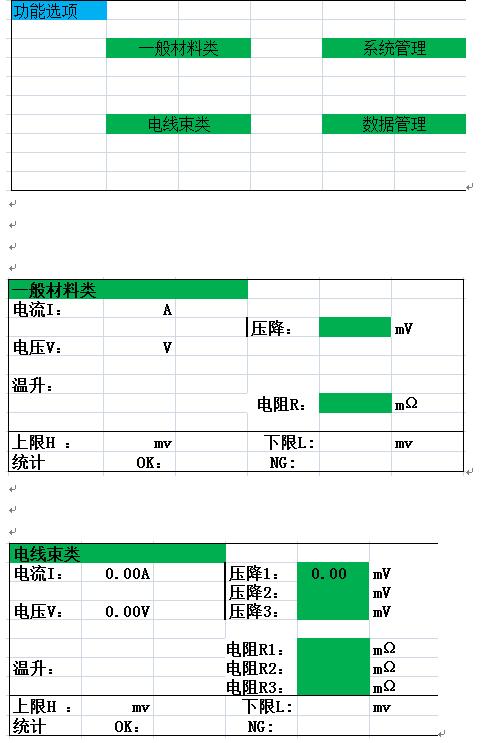

PC軟件；一般材料類和電線束類模式 |
|
9.電壓降設定 |
|
上下限設定功能及報警 |
|
10.校準分流器選購
|
0.2級標準分流器75mv自我校準儀器，規格如下： 1）10A.75mv；2）100A.75mv；3）200A.75mv；4）其他規格 |
|
|
11.電源輸入 |
AC220V+10%;380V |
|
|
12.治具選購 |
依據產品治具1付或者定制 |
|
|
13.外部單元選購 |
a.電腦和打印機；b.其他控制單元. |
|
標準配置外訂購明細
|
序號 |
型號 |
品名規格 |
單位 |
數量 |
備注 |
|
1 |
9830-CSX |
測試線 |
套 |
1 |
電流和電壓線各2條 |
|
2 |
9830-10A |
0.2級分流器 |
個 |
1-5 |
選購規格和數量 |
|
|
9830-40A |
0.2級分流器 |
個 |
1 |
|
|
|
9830-60A |
0.2級分流器 |
個 |
1 |
|
|
|
9830-100A |
0.2級分流器 |
個 |
1 |
|
|
3 |
9831-JL |
檢測服務 |
份 |
1 |
計量證書1份 |
|
4 |
9831-RJ |
分析軟件 |
套 |
1 |
|
|
5 |
PC |
電腦和打印機 |
套 |
1 |
依據客戶要求配置 |
|
6 |
9831-ZJ |
樣品治具 |
套 |
1 |
定制 |
|
|
9831-YB |
延保服務 |
年 |
1-3 |
|

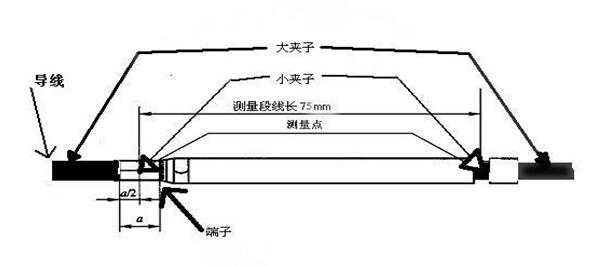

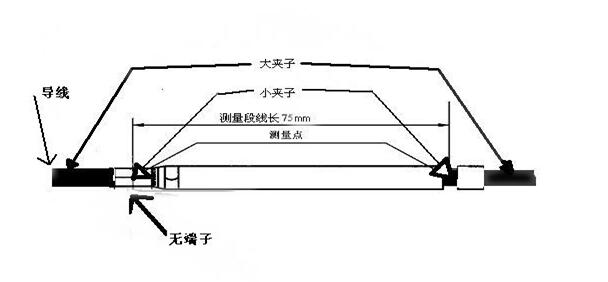

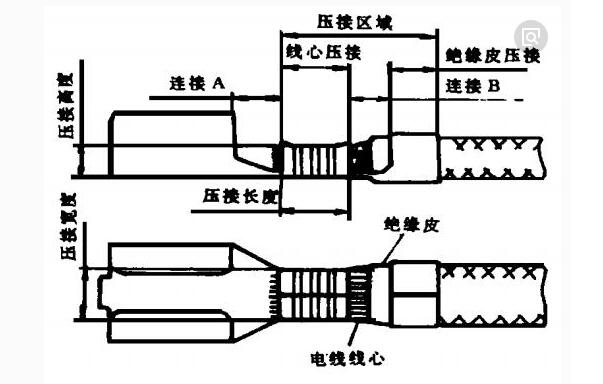

如上示兩圖中，圖1導線首端帶有端子，測量75mm長帶端子導線的兩端壓降，記錄數據備用；圖2中導線不帶端子，直接測量75mm長導線的兩端壓降，記錄數據；用圖1中測得的壓降減去圖2中測得的壓降即為被測端子的壓降。

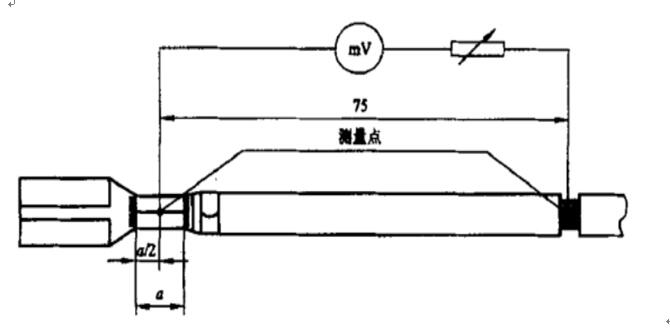

線束電壓降測試方法及步驟接線如圖2所示.
1. 接通電源，開機
2. 設置好測試條件.
3. 將被測樣品固定于測試連接線上.
4. 溫升探頭用電膠固定于導體上.
5. 啟動測試
6. 獲得測試數據.
優點描述：
1. PC軟件運行
2. 薄膜按鍵操控
3. 量程大電流
4. 精度測量
5. 多功能并存-電阻、壓降、溫升.
服務項目
1.質保：12個月，長期維護.
2.培訓：操作培訓：
電話教學；U盤教學文件；遠程可視溝通；現場教學；說明書教學文件
3.保養和維護：
提供因知保養和維護文件、標識、表格 、保養提醒.
4.驗證文件：
3Q驗證文件、計量證書
5.擴展服務：
延保服務，樣品測試服務，后延服務，儀器租賃服務.
